Bộ Điều Khiển Cửa Cuốn TYRD-BASIC

Hướng Dẫn Lắp Đặt & Sử Dụng Bộ Điều Khiển TYRD-BASIC/PLUS

Giải pháp điều khiển cửa cuốn thông minh qua App điện thoại

I. HƯỚNG DẪN LẮP ĐẶT CƠ BẢN

Bước 1: Xác định dây Chung (COM)

Ngắt điện nguồn để đảm bảo an toàn tuyệt đối.
Tháo 2 dây nằm ở vị trí giữa của phím bấm âm tường.
Cấp điện lại, lấy từng dây chạm thử vào nút Lên hoặc Xuống.
Dây nào làm cửa hoạt động ngay là Dây Chung.

Bước 2: Sơ đồ đấu nối

(Sơ đồ chi tiết các đầu dây nối vào Motor và phím bấm)

⚠️ THAO TÁC QUAN TRỌNG:
Bạn phải dùng kìm CẮT ĐÔI dây Chung đã tìm được ở Bước 1 thành 2 đoạn riêng biệt trước khi tiến hành đấu nối theo bảng dưới đây.

Đối tượng nối	Dây Bộ điều khiển	Hướng dẫn chi tiết
Dây Chung (Đã cắt đôi)	Màu Đỏ	Nối vào đoạn dây hướng về phía Phím bấm.
Dây Chung (Đã cắt đôi)	Màu Xanh lá	Nối vào đoạn dây hướng về phía Motor.
Nút Lên	Màu Trắng	Nối vào vị trí nút Lên trên phím âm tường.
Nút Xuống	Màu Vàng	Nối vào vị trí nút Xuống trên phím âm tường.
Nguồn Điện	2 Dây Đen	Nối vào nguồn điện 220V cấp cho Motor.
Cảm biến	2 Dây Chống xô	Nối vào 2 dây cảm biến chống xô của cửa.

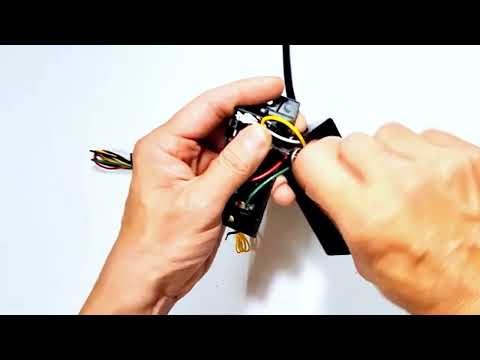

VIDEO HƯỚNG DẪN

II. HƯỚNG DẪN SỬ DỤNG TRÊN ỨNG DỤNG

1. Chuẩn bị cài đặt

Trước khi bắt đầu điều khiển, hãy đảm bảo bạn đã cài đặt ứng dụng quản lý trên điện thoại.

Nếu bạn chưa có ứng dụng hay tài khoản Smart Life : Vui lòng quét mã QR bên dưới để xem hướng dẫn tải và tạo tài khoản Smart Life.

Quét mã QR tại đây

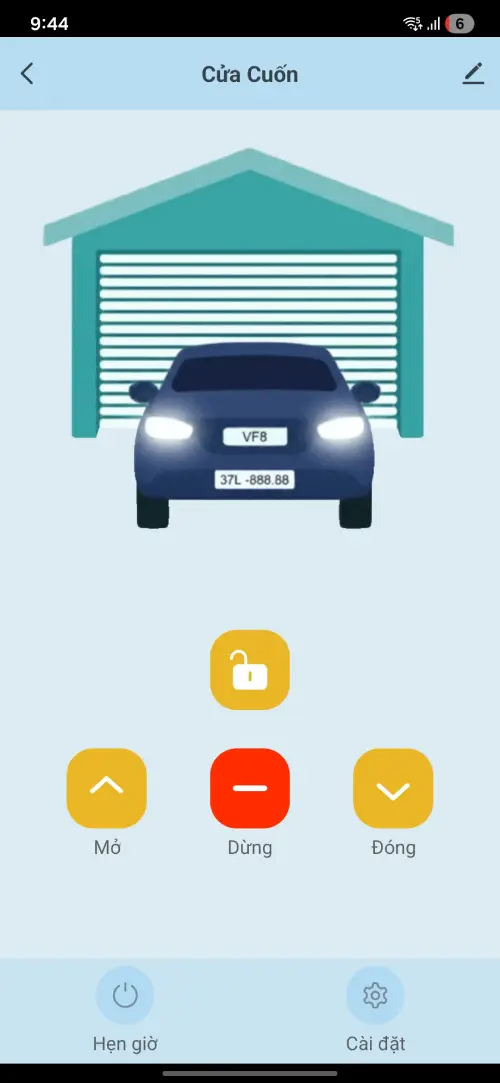

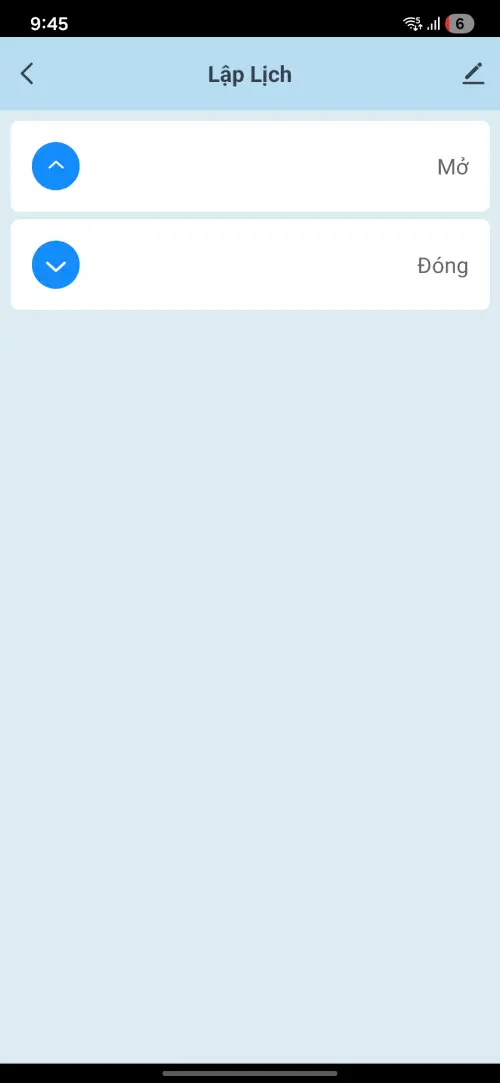

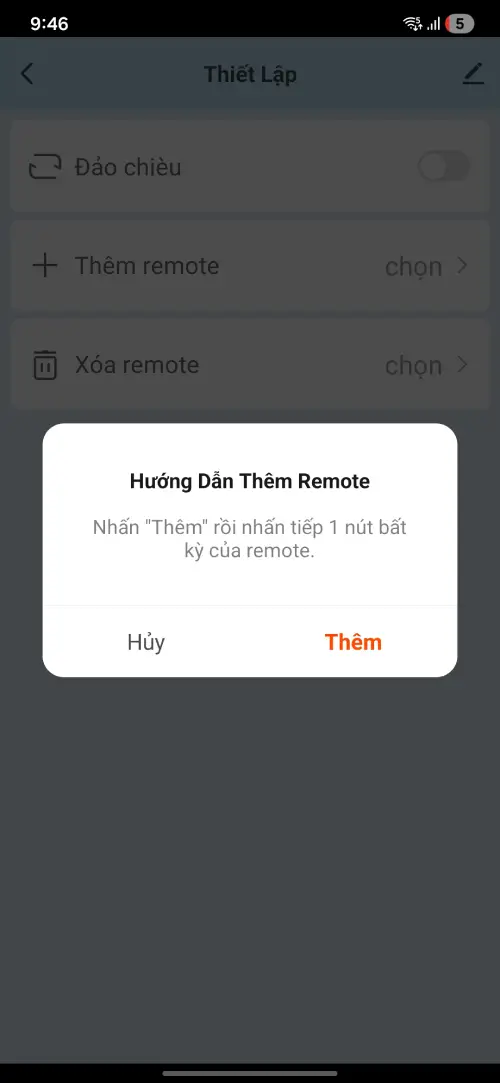

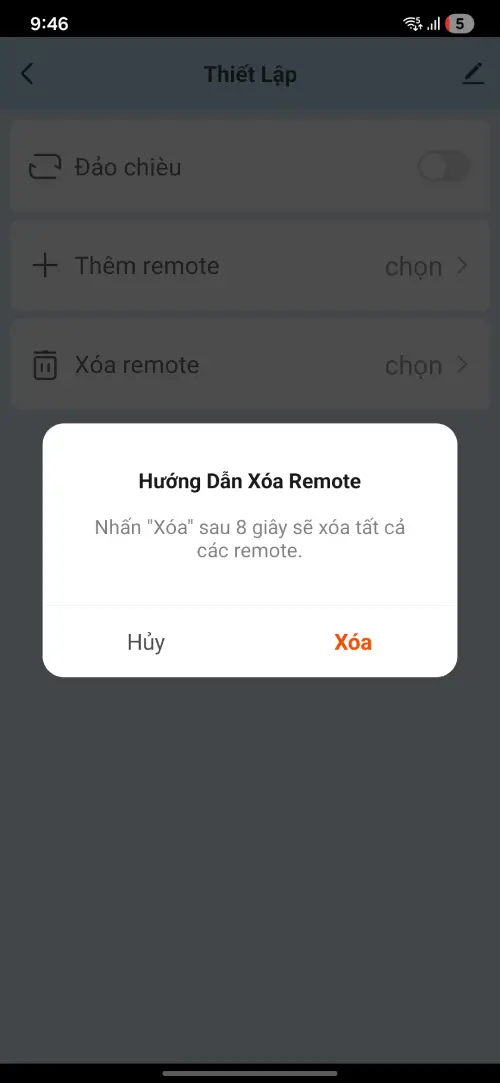

2. Giao diện chính

Các phím bấm trực quan tương đương với nút vật lý:

Nút Lên: Mở cửa cuốn.
Nút Xuống: Đóng cửa cuốn.
Nút Dừng: Khi cửa đang chạy, nhấn để dừng lập tức.
Nút Khóa: Khi kích hoạt, các phím điều khiển sẽ bị vô hiệu hóa để đảm bảo an toàn.
